傳輸線 Transmission Line
2009/5/27 上午 12:00:23
上一次談到高速訊號跟傳輸線有關。
當我們定義什麼是高速訊號時，我們會先問那你的訊號要經過多長的距離？
一般聲音的頻率不會很高，了不起20KHz吧。
但是當我們傳送聲音訊號在1、2公里的電話線上時甚至5公里，
那20KHz就相對的是高速了，
因此像這樣的運用時，我們就要以傳輸線的觀念來看待它。
傳輸線有哪些特色要注意呢！
首先，阻抗要匹配
當阻抗布匹配時，反射的現象會出現，在電話的運用中就是會聽到回音。
其次是傳送延遲，一般FR4 PCB的訊號延遲時間約180ps/inch

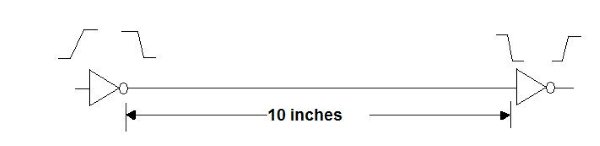

也就是如果你在PCB上放兩顆 7404 的IC 一端的輸出經過10吋的走線到達另一顆的輸入端 (如下圖)
當左邊的7404輸入一個由0變1的訊號時要經過1.8ns才會在右邊的輸出端看到。
這就是傳輸線。
